Основы измерения давления в теплотехнике
Давление — это физическая величина, которая показывает силу, действующую на единицу площади поверхности. В теплотехнике измерение давления имеет ключевое значение.
pабс= pизб + pатм,
где pатм — атмосферное давление, pизб — избыточное давление.
pизб= pабс – pатм.
Приборы для измерения избыточного давления фиксируют именно эту разницу.
pв= pатм – pабс.
Значение вакуумметрического давления всегда выражается со знаком «минус».
В отечественной практике для обозначения определённых видов давления используются специальные термины:
Напор— для обозначения избыточного давления низких значений. Тяга — для вакуумметрического давления низких значений.
Эти термины регламентируются ГОСТом 2405–88, который устанавливает общие технические условия для производства деформационных манометров, мановакуумметров и вакуумметров.
Понимание различных видов давления и их взаимосвязей важно для корректного проведения теплотехнических измерений и выбора соответствующего измерительного оборудования.
Давление — это физическая величина, которая показывает силу, действующую на единицу площади поверхности. В теплотехнике измерение давления имеет ключевое значение.

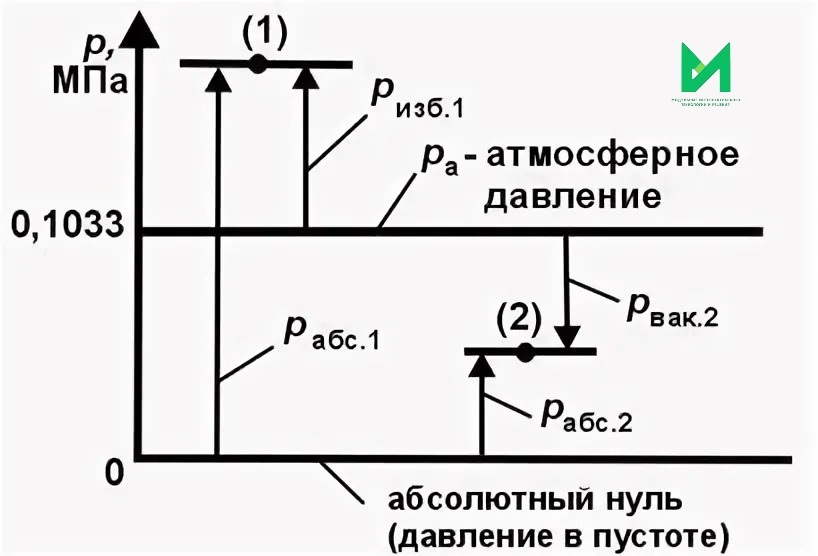

- Абсолютное давление (pабс) — это общее давление, которое действует на вещество. Оно учитывает как атмосферное давление, так и дополнительное. Абсолютное давление можно рассчитать по формуле:
pабс= pизб + pатм,
где pатм — атмосферное давление, pизб — избыточное давление.
- Избыточное давление (pизб) — это разница между абсолютным и атмосферным давлением:
pизб= pабс – pатм.
Приборы для измерения избыточного давления фиксируют именно эту разницу.
- Вакуумметрическое давление (pв) — это давление разрежённого газа, которое рассчитывается как разница между атмосферным и абсолютным давлением, когда абсолютное давление ниже атмосферного:
pв= pатм – pабс.
Значение вакуумметрического давления всегда выражается со знаком «минус».
В отечественной практике для обозначения определённых видов давления используются специальные термины:
Напор— для обозначения избыточного давления низких значений. Тяга — для вакуумметрического давления низких значений.
Эти термины регламентируются ГОСТом 2405–88, который устанавливает общие технические условия для производства деформационных манометров, мановакуумметров и вакуумметров.
Понимание различных видов давления и их взаимосвязей важно для корректного проведения теплотехнических измерений и выбора соответствующего измерительного оборудования.
